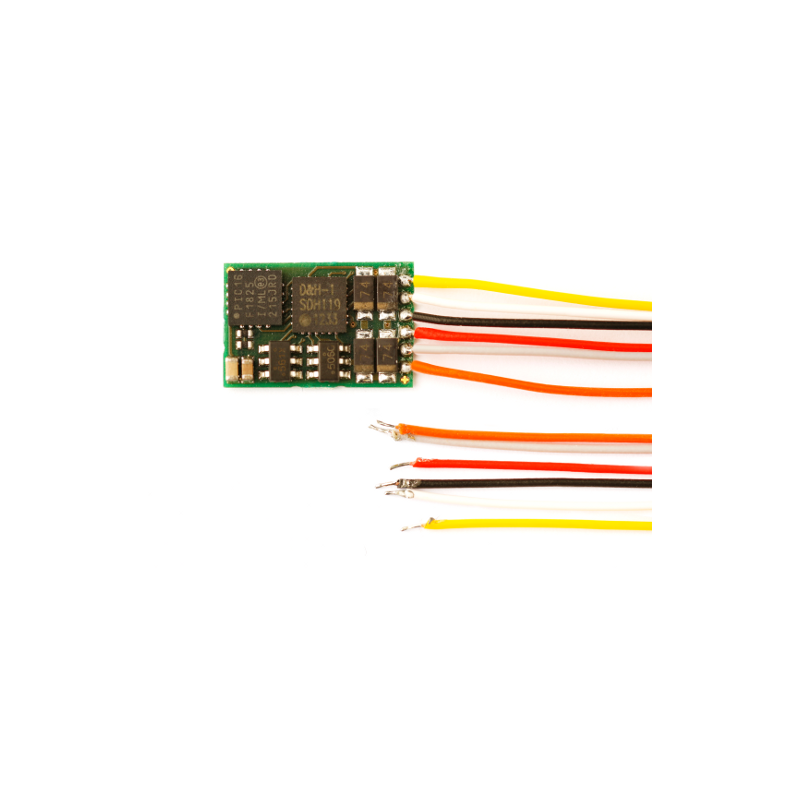

Doehler & Haass DH05C-3 Locdecoder met draad SX1, SX2, DCC en MM

Produkteigenschaften und Funktionen

Zum wahlweisen Betrieb mit konventionellem Gleichstrom-Fahrgerät, Digitalsystemen nach SelecTRIX 1 und 2 oder DCC-Format

Die Umschaltung zwischen Analog- und Digitalbetrieb erfolgt automatisch

Im Digitalbetrieb wird das zuletzt programmierte System verwendet (es wird nicht automatisch umgeschaltet!)

SelecTRIX 1 31 Fahrstufen, 100 Adressen

SelecTRIX 2 127 Fahrstufen, 10.000 Adressen, 16 Zusatzfunktionen

DCC Kurze Adressen (1-127), lange Adressen (0001-9999), mit 14, 28, 126 Fahrstufen

Lastregelung der neuesten Generation, dadurch besonders weiches Regelverhalten

Verschiedene Regelvarianten zur optimalen Anpassung an den Motor

Intern 127 Fahrstufen

Einstellbare Motorfrequenz (niederfrequent, 16 kHz, 32 kHz)

Blockstreckenbetrieb mit einfachen Dioden im Digitalbetrieb

Licht- und Funktionsausgänge dimmbar und analog aktivierbar

Rangiergang

Motor-, Licht- und Gleisanschlüsse elektronisch tauschbar

Alle Funktionsausgänge frei programmierbar

Temperaturschutz

Resetfunktion für DCC und SX2

Updatefähigkeit des Decoders

Das Update (der Firmware-Download aus dem Internet ist kostenlos) ist im eingebauten Zustand des Decoders auf dem Gleis möglich (kein ffnen des Fahrzeugs notwendig) und erfolgt entweder über die FCC-Digitalzentrale oder den Programmer. Falls keine entsprechende Hardware zur Verfügung steht, stellt die Firma Doehler & Haass auf Anfrage einen Programmer leihweise zur Verfügung.

Der Mikro-Lokdecoder DH05C unterstützt das Bremsen mit asymmetrischer Digitalspannung (vier Dioden in Serie und eine Diode antiparallel, Lenz ABC), die Langsamfahrt (mit geeigneten Bremsmodulen) und die bidirektionale Kommunikation (Lokadressrückmeldung im DCC-Betrieb, RailCom).

Für die SX1-Programmierung ist ein an die Versorgungsspannung (VS) angeschlossenes SUSI-Modul bzw. eine angeschlossene Pufferung zu entfernen. Es reicht aus, die Versorgungsspannung (roter Draht bei SUSI) für die Zeit der SX1-Programmierung zu unterbrechen. Die SX2- bzw. DCC-Programmierung ist hiervon nicht betroffen.

Generell gilt: Für die SX1-Programmierung kann keine Gewähr übernommen werden. Den SX1-Betrieb richten Sie bitte mit der SX2-Parameterprogrammierung ein.

DH05C (2. Generation)

Mikro-Lokdecoder 0,5 A

Betriebsart SX1, SX2, DCC, MM, DC-analog

Mae (mm) 12,9 * 6,7 * 1,4

Gesamtbelastbarkeit 0,5 A

Max. Motorstrom 0,5 A

Max. Fahrspannung 30 V

LV, LR (dimmbar) je 150 mA

AUX1, AUX2 (dimmbar) je 300 mA

AUX3, AUX4 unverstärkt

AUX5, AUX6 unverstärkt

mit SUSI-Schnittstelle (wenn AUX5/AUX6 deaktiviert)
