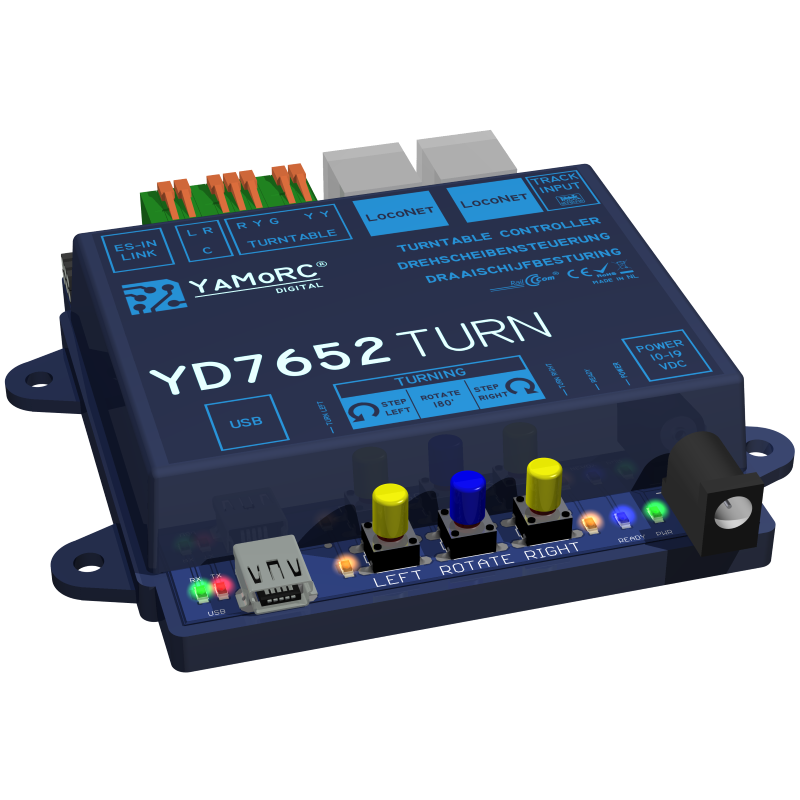

YAMORC YD7652 Draaischijf controller-besturing

Bedien uw Fleischmann, Roco, Märklin of zelfgebouwde draaischijf volledig digitaal.

Onze gespecialiseerde draaischijfcontroller.

Deze biedt:

Volledig gereguleerde motorbesturing met acceleratie en dynamisch remmen.

Ondersteunt DCC- en Motorola-wisselcommando's.

Ondersteunt DCCext-commando's met "aspect"-besturing.

LocoNet, voor feedback in- en uitgang en wisselcommando-input

Besturingsprotocollen: Fleischmann (TurnControl) & Märklin (7686)

Ingebouwde DCC-generator voor de "Profi"-variant (decoder in de brug)

RailCom-detector voor de brug

Bezettingssensor voor de brug

Automatische, configureerbare polariteitsomschakeling per ingang

Handmatige bediening met drie knoppen

ES-LINK-IN voor extra positiesensormodules en de YD7652EX, extender voor Märklin- en Roco-draaischijven

Ondersteunt momenteel:

Fleischmann H0 6052 (messing rails)

Fleischmann H0 6152 (Profi-rails) = Roco 6152

Fleischmann H0 6651 (New-Silver rails)

Fleischmann H0 6652 (3-rail & 2-rail) = Roco 665201

Fleischmann H0 6154 (Profi-rails) (kleine brug) = Roco 6154

Fleischmann N 9152

Roco H0 42615

Roco TT 35900

Märklin H0 7286

Voeding:

Ingang 10-19 V DC 2 Ampère

Modi, modules en draaitafels:

Draaitafel(s) Modus Module(s)

Draaitafel blijft ongewijzigd Basis YD7652

6052,

6152,

6651,

6652 (2-rail),

6154,

9152,

35900 Deze draaitafels maken een klikkend geluid tijdens het draaien in de Basis-modus, vanwege de manier waarop de posities worden geteld.

Deze draaitafels kunnen direct op de YD7652 worden aangesloten, er zijn geen extra modules nodig.

Draaitafel blijft ongewijzigd Basic YD7652 YD7652EX

Märklin H0 7286 Deze draaitafels maken een klikkend geluid tijdens het draaien in de Basic-modus, vanwege de manier waarop de posities worden geteld.

Deze draaitafels kunnen direct op de YD7652EX worden aangesloten.

De YD7652EX wordt met de TURN-Link en ES-Link adapterkaarten op de YD7652 aangesloten.

Draaitafel blijft ongewijzigd Basic YD7652 YD7652EX

6652/Roco 665201 (3-rail) Deze draaitafels maken een klikkend geluid tijdens het draaien in de Basic-modus, vanwege de manier waarop de posities worden geteld.

Deze draaitafels kunnen met de 6652-adapter op de YD7652EX worden aangesloten.

De YD7652EX wordt met de YD7652 verbonden via de TURN-Link en ES-Link adapterkaarten.

De draaitafel blijft ongewijzigd en moet in de "1"-modus worden gezet. Basis YD7652 YD7652EX

Roco H0 42615 Deze draaitafels maken een klikkend geluid bij het passeren van een uitgang, vanwege de mechanische sensor aan de brugzijde.

Deze draaitafels kunnen met de geïnstalleerde Roco-Edge adapter op de YD7652EX worden aangesloten.

De YD7652EX wordt met de YD7652 verbonden via de TURN-Link en ES-Link adapterkaarten.

De draaitafel blijft ongewijzigd. Basic-Plus YD7652 YD7652ES

6052,

6152,

6651,

6652 (2-rail),

6154,

9152,

35900 Deze draaitafels kunnen zo worden aangestuurd dat de positie van de brug wordt gedetecteerd. Hierdoor kunnen ze draaien zonder dat de posities geteld hoeven te worden en dus zonder klikgeluid. Deze draaitafels kunnen direct op de YD7652 worden aangesloten.

Voor de positiedetectie zijn één of meerdere YD7652ES nodig.

Voor de draaischijfbrug is een DCC Loco-Decoder Profi-Plus YD7652 YD7652ES nodig.

6052,

6152,

6651,

6652 (2-rail),

6154,

9152,

35900 De Profi-modus is gebaseerd op het feit dat de brugmotor wordt aangestuurd door een loco-decoder en de brugvergrendeling door een functie-uitgang van die decoder.

De YD7652 geeft vervolgens een DCC-signaal af op de motoraansluitingen.

Er kunnen meerdere decoders in de brug worden ingebouwd. Deze draaischijven kunnen rechtstreeks op de YD7652 worden aangesloten.

Voor de positiedetectie worden één of meer YD7652ES gebruikt.
