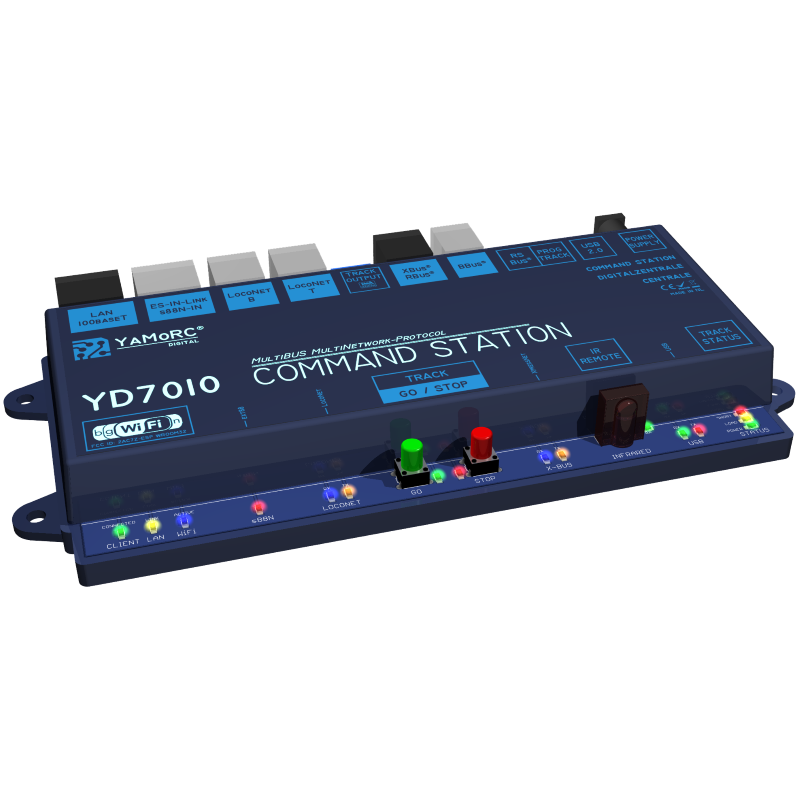

YAMORC YD7010 Centrale Command station 7010 exclusief voeding

Voortbouwend op het enorme succes van onze YD9401-upgrade voor de DR5000, hebben we besloten een compleet commandostation te introduceren, de YD7010, die de beproefde YD7001-technologie en de YD9401-netwerkmodule combineert.

Het commandostation is gebaseerd op de technologie van onze YD7001-E, maar met een volledig nieuw ontworpen moederbord, met verbeterde componentkeuze en PCB-layout voor robuustheid en uitgebreidere functionaliteit. Uiteraard wordt de YD7010 geleverd met onze YD9401 voorgeïnstalleerd.

Verder hebben we een aantal visuele en gebruiksvriendelijke aspecten verbeterd: De RJ-connectoren hebben nu andere kleuren dan de grijze varianten, die voorheen gemakkelijk te verwarren waren. De XBus- en netwerkaansluitingen hebben nu andere kleuren dan de ES-Link/s88N-, LocoNet- en BBus-connectoren.

Aan de voorzijde hebben we de GO- en STOP-LED's verplaatst naar dezelfde lijn als alle andere LED's, waardoor aanraking en/of beschadiging van de LED's bij het bedienen van de drukknoppen wordt voorkomen.

Aan de achterzijde hebben we de RS-Bus- en Program-Track-aansluitingen samengevoegd tot één 4-wegblok. Dit voorkomt effectief dat de aansluitingen verdraaien en, in het ergste geval, afbreken!

De YD7010 is in ons portfolio gepositioneerd als een instapmodel, maar toch zeer compleet en veelzijdig DCC-commandostation.

Een overzicht van de gepresenteerde functies:

Unieke DCC-signaalgenerator:

- Met prioriteitsregeling en interleaved packet-generatie.

- Wijzigingen die via een interface worden verzonden, worden direct op de rails weergegeven.

- Genereert RailCom Cut-Out.

3 Een geïntegreerde booster

Bedrijfsspanning van 15 19 VDC. Dit resulteert in een railspanning van 13,8 17,8 Volt. Dat betekent veilig voor uw N-schaalmateriaal en krachtig genoeg voor H0.

Meerdere interfacebussen compatibel met modelspoorbanen:

LocoNet, de wereldwijde standaard van Digitrax Inc.

XpressNet, van de uitvinder van DCC: Lenz

De vertrouwde S88-signalering, volledig compatibel met ES-IN-Link door gebruik van onze YD6902-EXT-adapters.

USB-interface voor drie virtuele COM-poorten:

YD.Command **

LocoNet

XpressNet

De USB-aansluiting kan ook worden gebruikt om de firmware van de YD7010 bij te werken.

Volledige netwerkfunctionaliteit:

WiFi-toegangspunt, biedt directe toegang tot smartphones, tablets en handheld controllers.

100baseT RJ45-netwerkaansluiting, voor verbinding met uw thuisnetwerk en betrouwbare verbinding met uw pc-software.

Met behulp van de ingebouwde YD9401-module, die het volgende biedt:

6 verschillende, maar GELIJKTIJDIG bruikbare netwerkprotocollen via WiFi en LAN:

* XpressNet-LAN,
* Z21,
* LocoNet Binary,
* LocoNet LBServer,
* JMRI: WiThrottle
* YD.Command **

Boosterinterface via LocoNet-B met krachtige 800mA LocoNet RailSync-signalen.

Interface voor handcontrollers, feedbackmodules etc. via LocoNet-T met krachtige 800mA 12VDC. Voeding

Krachtige 1 Amp XpressNet-voeding

Roco R-BUS-compatibele feedback op XpressNet-aansluiting

Roco B-BUS voor compatibele boosters op RJ10-aansluiting

Lenz RS-BUS-compatibele feedback

Infraroodsensor voor gebruik met IR-gebaseerde afstandsbedieningen zoals de Uhlenbrock IRIS of de Piko DigiFern

Duidelijke LED-indicatoren

Programmering:

POM schrijven

Servicemodus (programmeerspoor)

ES-Link-compatibele modules zoals YD8044, YD8008, YD8116, YD6016ES, YD7403

Extra, optioneel verkrijgbare, hoogwaardige, YaMoRC-gecertificeerde schakelende voeding met keuze uit:

15V vast / 4A

18V vast / 3,4A

**) Disclaimer: YD.Command is het interne YaMoRC-communicatieprotocol. Het is niet openbaar beschikbaar en YaMoRC biedt geen ondersteuning aan derden voor het gebruik ervan. Bovendien kan het op verzoek en naar goeddunken van YaMoRC worden gewijzigd, zonder verdere kennisgeving of uitleg.
