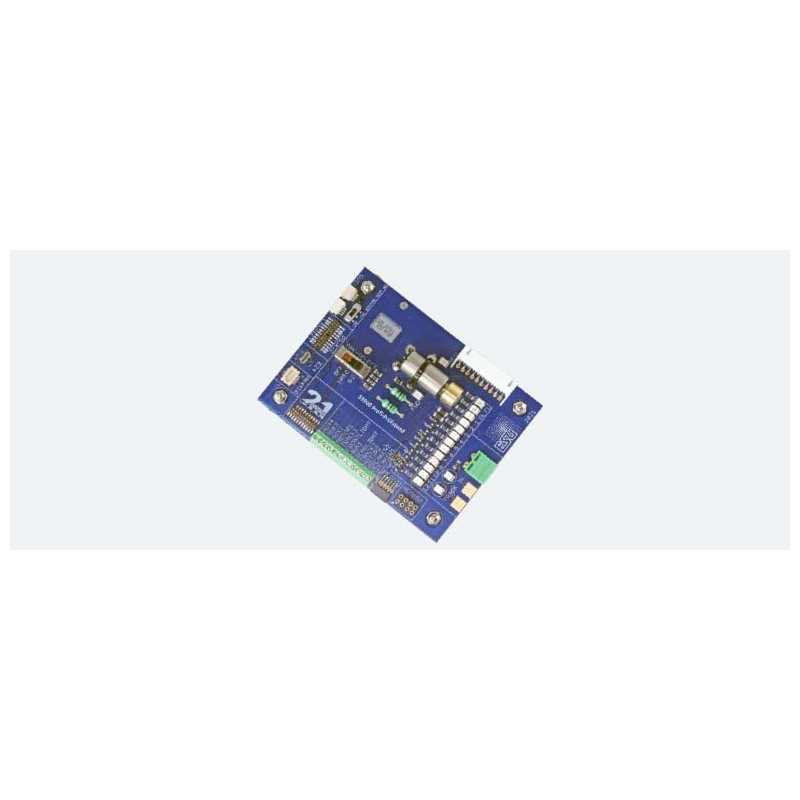

ESU 53900 Testbank voor Profis

ESU 53900 Decoder tester

isschien komt deze situatie u bekend voor: u heeft een digitale decoder op uw werkbank liggen en voordat u deze in uw locomotief installeert, wilt u testen of deze correct werkt. Maar hoe doet u dat

De Professional Test Stand biedt uitkomst: de Professional Test Stand sluit u eenvoudig aan op uw digitale commandostation of de LokProgrammer. Hiermee kunt u elke decoder testen zonder de diverse invloeden van een locomotief.

Kenmerken

Om dit zo eenvoudig mogelijk voor u te maken, is de Professional Test Stand voorzien van handige functies. Alle gangbare interface-aansluitingen voor de "kleine spoorbreedtes" zijn beschikbaar voor het aansluiten van de decoder:

Naast een 6-pins interface volgens NEM 651 en een 8-pins interface volgens NEM 652, zijn ook een 21MTC-interface volgens NEM 660, een PluX22-aansluiting en de Next18-interface beschikbaar: welke decoder u ook heeft: gewoon aansluiten klaar!

Locomotieven zonder interfaceconnectoren kunnen worden aangesloten met behulp van individuele draadklemmen.

Een hoogwaardige borstelloze motor met vliegwiel, in combinatie met richtings-LED's, maakt het mogelijk om het motorvermogen te bewaken: dit maakt het eenvoudig om de eigenschappen bij lage snelheden en de soepele werking van de decoder te controleren. Een LED-monitor geeft informatie over de functies van de voor- en achterlichtuitgangen, evenals de functie-uitgangen AUX1 tot en met AUX6.

Voor het testen van LokSound-decoders hebben we een 20 mm-luidspreker geïntegreerd. U kunt kiezen of de ingebouwde luidspreker gedempt moet zijn of een impedantie van 100 ohm of 16 ohm moet hebben de testbank is perfect geschikt voor elke generatie ESU-decoders!

Twee SUSI-connectoren maken het mogelijk om optionele SUSI-modules direct te testen en door te verbinden met een andere printplaat.

De verbinding met de digitale besturingseenheid of de LokProgrammer kan eenvoudig tot stand worden gebracht via een afneembaar, tweepolig klemmenblok (hetzelfde systeem als de LokProgrammer of de ECoS) of via twee soldeerverbindingen.

Uitbreiding

Met een nieuw geïntroduceerd uitbreidingsslot kunt u de Professional Test Stand-uitbreidingskaart naar behoefte aan uw testbank toevoegen. Onze grootschalige decoders kunnen dan eenvoudig worden aangesloten en getest. Met al deze functies wordt uw Professional Test Stand al snel een onmisbaar hulpmiddel in uw werkplaats!
